Hydro/Sapa

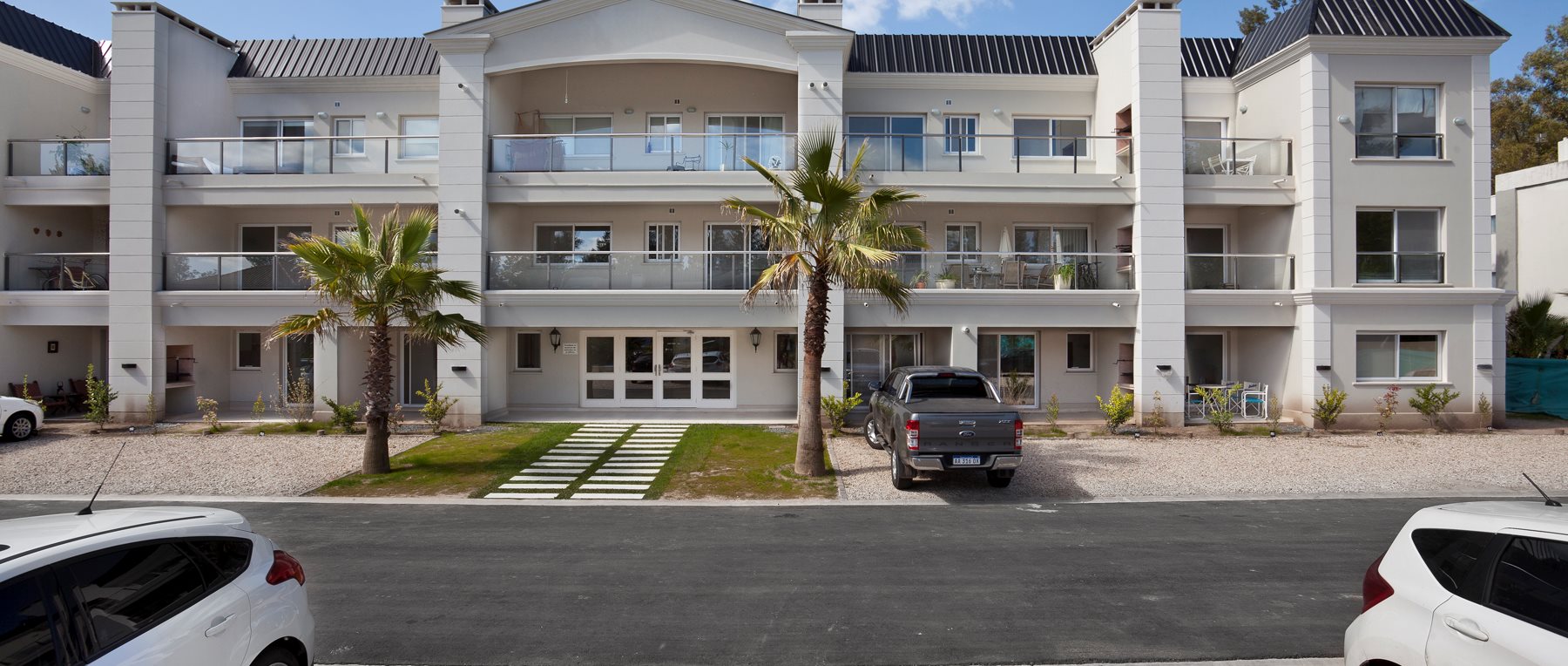

Rotonda 640

La solución para tus proyectos de inversión, sin resignar prestación.



Corredizas

  • Hermeticidad: Por medio de felpas de polipropileno siliconado, conguarnición central de doble lámina de polipropileno semirígido.
  • Aplicacion del vidrio: Vidrio contenido en perfil de hoja.
  • Espesor del vidrio: vidrio simple de 3 a 8 mm. DVH hasta 24 mm.
  • Dimensiones básicas del sistema:Ancho del Marco: 64 mm. Ancho de la Hoja: 27.4 mm.


    • Batientes

  • Hermeticidad: doble contacto, por medio de guarniciones de EPDM.
  • Aplicacion del vidrio: en paños fijos, con contravidrios rectos ocurvos.
  • En batientes, hojas sin contravidrios.
  • Espesor del vidrio: vidrio simple de 3 a 6 mm. DVH hasta 21 mm.
  • Espesor del vidrio: vidrio simple de 3 a 6 mm. DVH hasta 21 mm.
  • Dimensiones básicas del sistema
  • Ancho del Marco: 64 mm., alternativas de 29 mm. y de 75 mm.
  • Ancho de la Hoja: 36 mm. y 47 mm.

    • Tipologías

  • Puertas y ventanas de rebatir hacia el interior de 1, 2 y 3 hojas.
  • Ventanas oscilobatientes de1 hoja, o combinadas con otra hoja de rebatir simple.
  • Ventanas proyectantes desplazables.
  • Ventanas banderolas.
  • Paños fijos.
  • Puertas y ventanas corredizas de 2, 3 y 4 hojas.
  • Características técnicas

    • Corredizas

  • Corte de marco y hoja a 45º y ensamblado por medio de escuadras de tiraje mecánico.
  • Nuevo parante reforzado de estética similar al de la Línea Rotonda. Serie 700

    • Batientes

  • Alojamiento de accesorios en cámara europea estandar.

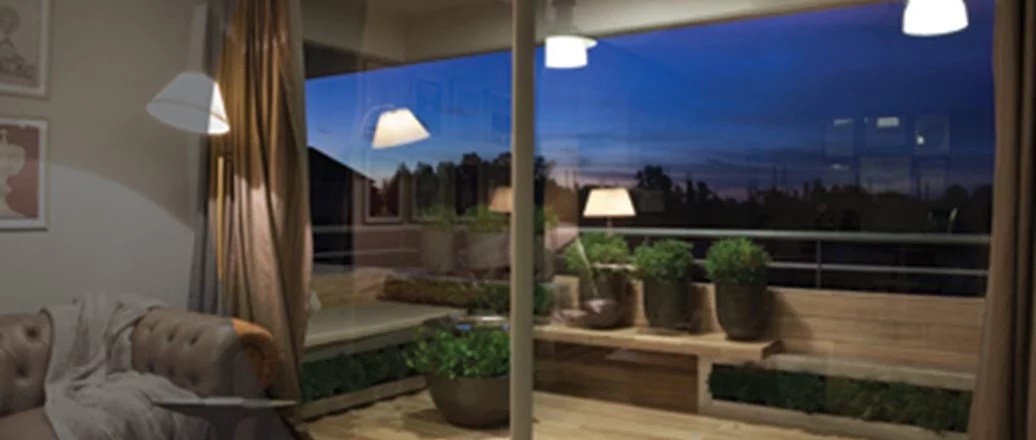

    • Rotonda 640 RPT

    La nueva Rotonda 640 RPT para un futuro sustentable



    Puertas y Ventanas

    Dimensiones básicas del sistema
  • Anchos de marco: 40 mm
  • Ancho de hoja: 48 mm
  • Vidriado
  • Hojas: Doble Vidrio Hermético (DVH) de hasta 24 mm
  • Paños: DVH de hasta 21 mm
  • Hermeticidad
  • Cámara ecualizadora de presiones.
  • Guarnición de junta central en EPDM.
  • Tipología
  • Rotura de Puente Térmico
  • Características técnicas
  • Por medio de varillas de poliamida 6.6 reforzadas con 25% de fibra de vidrio, de 10 mm en marco y hoja, con cordón termofusible en los extremos para garantizar un eficiente sellado contra los perfiles.
  • Marcos y hojas armados a 45°
  • Hoja coplanar al marco al exterior, sobrepuesta al interior

    • Sistema Corredizo

  • Dimensiones básicas del sistema: Anchos de marco: 54 mm. Ancho de hoja: 27,4 mm.
  • Vidriado: Doble Vidrio Hermético (DVH) de hasta 24 mm
  • Capacidad de carga: Hasta 200 kg por hoja
  • Tipología
  • Rotura de Puente Térmico
  • Características técnicas:
  • Por medio de varillas de poliamida 6.6 reforzadas con 25% de fibra de vidrio, de 12 mm en el marco y 25 mm en la hoja, con cordón termofusible en los extremos para garantizar un eficiente sellado contra los perfiles.
  • Marcos armados a 90°, hojas a 45°.
  • Marco con colector de condensado.
  • Parante central reforzado de alto momento de inercia para ventanas de gran altura.
  • Accesorios: Especialmente diseñados, realizados en poliamida, aluminio, zamak, acero inoxidable. Ruedas con rodamiento sobre agujas. Felpas de polipropileno con “fin-seal”.
  • Ventana corrediza con Rotura de Puente Térmico (RPT)

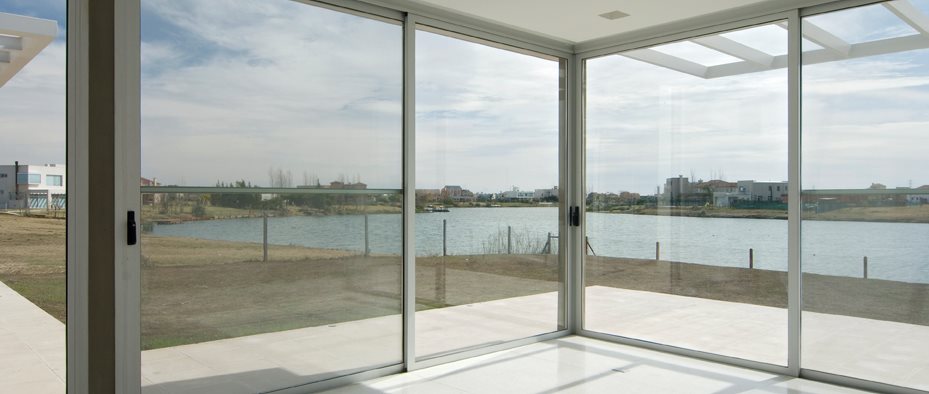

    • Rotonda 700

    Diseño y visión coplanar



    Corredizas

  • Hermeticidad: Por medio de felpas de polipropileno siliconado, con guarnición central de doble lámina de polipropileno semirígido.
  • Espesor del vidrio: simple hasta 8 mm. DVH hasta 24 mm.

    • Dimensiones básicas del sistema:

  • Ancho del Marco: 70 mm. con caja de agua.
  • Ancho de la Hoja: 28 mm.

    • Batientes

  • Hermeticidad: Por medio de guarnición central de EPDM.
  • Aplicación del vidrio: Con contravidrios curvos aplicados mediante clips.
  • Espesor del vidrio: simple hasta 6 mm. DVH hasta 24 mm.
  • Ancho del marco:70 mm. Ancho de la Hoja: 40 mm. (coplanares)

    • Tipologías:

  • Puertas y ventanas corredizas de 2, 3, y 4 hojas, con marcos de 2 y 3 guías. (mosquitero y refuerzo de parante central opcionales)
  • Ventanas de rebatir hacia el interior de 1, 2 y 3 hojas.
  • Ventanas de rebatir hacia el exterior de 1 y 2 hojas.
  • Puertas de rebatir hacia el interior, de 1 y 2 hojas.
  • Ventanas oscilo-batientes de 1 hoja, o combinadas con otra hoja de rebatir simple.
  • Ventanas proyectantes, banderola, ventiluz o desplazable, con marco de 70 o de 40 mm.
  • Ventana guillotina, pivotante, basculante y Paño fijo.

    • Características técnicas:

  • Marco y hoja a 45º, ensamblado con escuadras de tiraje mecánico.
  • Alternativas de perfiles de hojas con vidrio contenido o contravidrios.

    • Rotonda 700 Plegadiza

    Conceptos Innovadores en Tipologias



    Espesor del vidrio:

  • En paños fijos: vidrios de 3 a 20 mm.
  • En batientes: vidrios de 6 a 31 mm.

    • Dimensiones básicas del sistema:

  • Ancho del marco: 70 mm.
  • Armado marcos: a 45°.
  • Ancho de la hoja: 51 mm
  • Armado hojas: a 45°.
  • Hoja coplanar al marco al exterior, sobrepuesta al interior.

    • Tipologías:

  • Ventanas de rebatir hacia el interior de 1 y 2 hojas..
  • Puertas de rebatir hacia el interior, de 1 y 2 hojas.
  • Ventanas oscilo-batientes de 1 hoja, o combinadas con otra hoja de rebatir simple.
  • Ventanas/puertas paralelas corredizas.
  • Ventanas/puertas plegadizas, hacia el interior y hacia el exterior.
  • Ventanas banderolas.
  • Paños fijos.

    • Características principales:

  • Corte de marco y hoja a 45° y ensamblado por medio de escuadras de tiraje mecánico, de aluminio fundido a presión.
  • Mecanizados sencillos, por medio de máscaras suministradas por los proveedores de herrajes.
  • Imagen coplanar en el exterior y sobrepuesta al interior.
  • La línea puede acoplarse a la ROTONDA 700.
  • Vidrios aplicados con contravidrios curvos y/o rectos clipados.
  • Burletes de hermeticidad de EPDM.
  • Accesorios y herrajes de aplicar para canal de 16 mm.

    • Características técnicas:

  • Marco y hoja a 45º, ensamblado con escuadras de tiraje mecánico.
  • Alternativas de perfiles de hojas con vidrio contenido o contravidrios.

    • Rotonda 640 plegadiza

    Sistema de Carpintería de alta prestación con diseño de vanguardia y estética minimalista de líneas rectas. Desarrollo innovador en aberturas corredizas de gran tamaño con excelente hermeticidad, para viviendas de alta gama y edificios en altura. Cuenta con puertas y ventanas corredizas, y una amplia gama de tipologías batientes. En los sistemas corredizos el diseño a 90° logra la relación óptima entre la inercia necesaria y la forma de los perfiles, dando como resultado una reducción de la vista de los parantes de aluminio. Permite la realización de aberturas de gran tamaño y peso con alta resistencia a las cargas de viento, además de ofrecer parantes reforzados y umbrales con mayor tamaño de caja de agua. El ancho de marco de 114 permite el armado de umbral y jamba con corte a 90°. El sistema se completa con marcos para el armado de corredizas de 3 hojas donde se pueden utilizar hojas a 90° o a 45°. Los sistemas batientes permiten la realización de hoja escalonada u hoja coplanar en ventana y puerta de rebatir. En ancho de marco de las batientes es de 60 mm. Es posible la utilización de marcos de 114 mm compatibles con los sistemas corredizos. Admite la utilización de vidrio simple o DVH hasta 32 mm.

    Ha 62

    Soluciones para todos tus desafíos. Hermeticidad y confort superior, fácil montaje, ahorro energético y aislamiento acústico.



  • Marcos a 90° - Hojas a 45° y a 90º
  • Marcos a 45° - Hojas a 45° y a 90º
  • Armado marcos: a 90° y a 45°
  • Ancho marco armado a 90°: 62 mm. y 104 mm.
  • Ancho marco armado a 45°: 62 mm.
  • Armado hojas: a 90° y a 45°
  • Con hojas armadas a 90° se dispone de 2 tipos de zócalos,alto y bajo.
  • En paños fijos: vidrios de 3 a 20 mm.
  • En batientes: vidrios de 6 a 31 mm.

    • Espesor del vidrio:

  • Simple hasta 8 mm. con perfil adaptador.
  • D.V.H. hasta 24 mm. sin perfil adaptador.

    • Tipologías:

  • Ventanas y puertas corredizas de 2, 3 y 4 hojas con marcos y hojas armadas 45° y 90°.

    • Características técnicas

  • Módulo de 62 mm, compatible con aberturas batientes de la misma línea.Alto nivel de hermeticidad y estanquidad.• Imagen coplanar en el exterior y en el interior.
  • Opcionales: parantes centrales reforzados con los que se logran excelentes momentos de inercia.

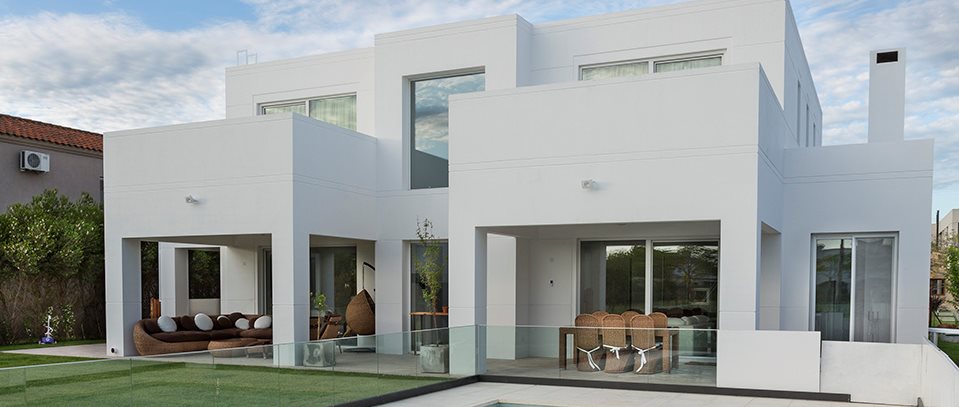

    • Ha 135

    La solución al problema de la vivienda multifamilar en altura: una corrediza con alto nivel de hermeticidad al aire y estanquidad al agua.



  • Hermeticidad: Por medio de una guarnición de EPDM contínua que asegura un cierre perfecto de la hoja, semejando una ventana batiente.

  • Espesor del vidrio: Alojamiento para Doble Vidriado Hermético desde 23 mm hasta 31 mm.

    • Dimensiones básicas del sistema:

  • Ancho del Marco: 135 mm
  • Ancho de la Hoja: 65 mm

    • Características básicas del sistema:

  • Marco y hojas armados a 45° por medio de escuadras de tiraje mecánico en aluminio fundido a presión.
  • Puertas y ventanas de una hoja corrediza y un paño fijo.

    • Dimensiones aconsejadas:

  • Altura de la hoja: entre 600 y 2500 mm
  • Ancho de la hoja: entre 400 y 2500 mm
  • Peso máximo de la hoja: 250 kg

    • Ha 110

    Evolución del sistema Módena de Aluar, el más tradicional en Argentina, en tecnología, calidad, diseño y funcionalidad. Módena 2 es un Sistema de Carpintería innovador que, sin cambiar sus accesorios y el equipamiento en punzonadoras, ha mejorado el aspecto exterior, la productividad en el armado y mecanizado y la racionalización de perfiles. Como todos los Sistemas de Carpintería Aluar, Módena 2 resiste el paso del tiempo, sus perfiles no requieren ningún tipo de mantenimiento y admiten tratamiento superficial como el pintado o anodizado.
